Ubiquiti UniFi SFP Wizard - programátor modul SFP/SFP+/QSFP UACC-SFP-Wizard

Podrobný popis

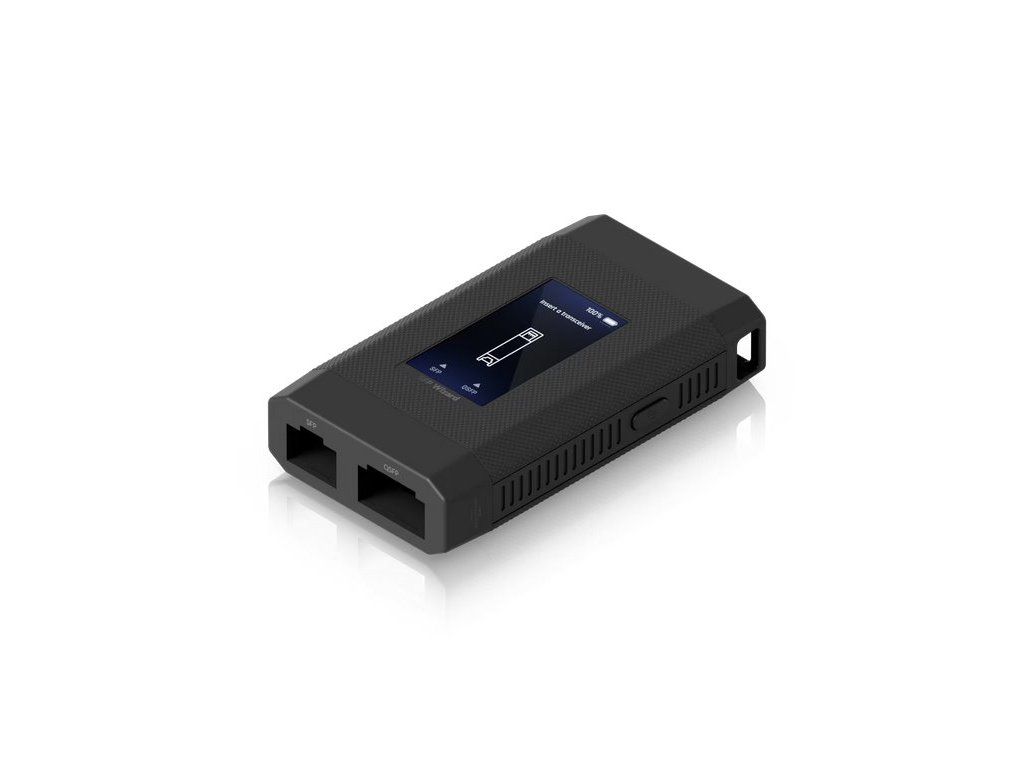

UACC-SFP-Wizard je přenosný programátor a diagnostický tester optických transceiverů od Ubiquiti. Hodí se zejména pro servis, zprovoznění a správu skladových zásob SFP/QSFP modulů, protože umožňuje číst jejich diagnostiku, ověřit funkčnost optiky a upravovat či klonovat jejich kompatibilitní profil.
Hlavní použití

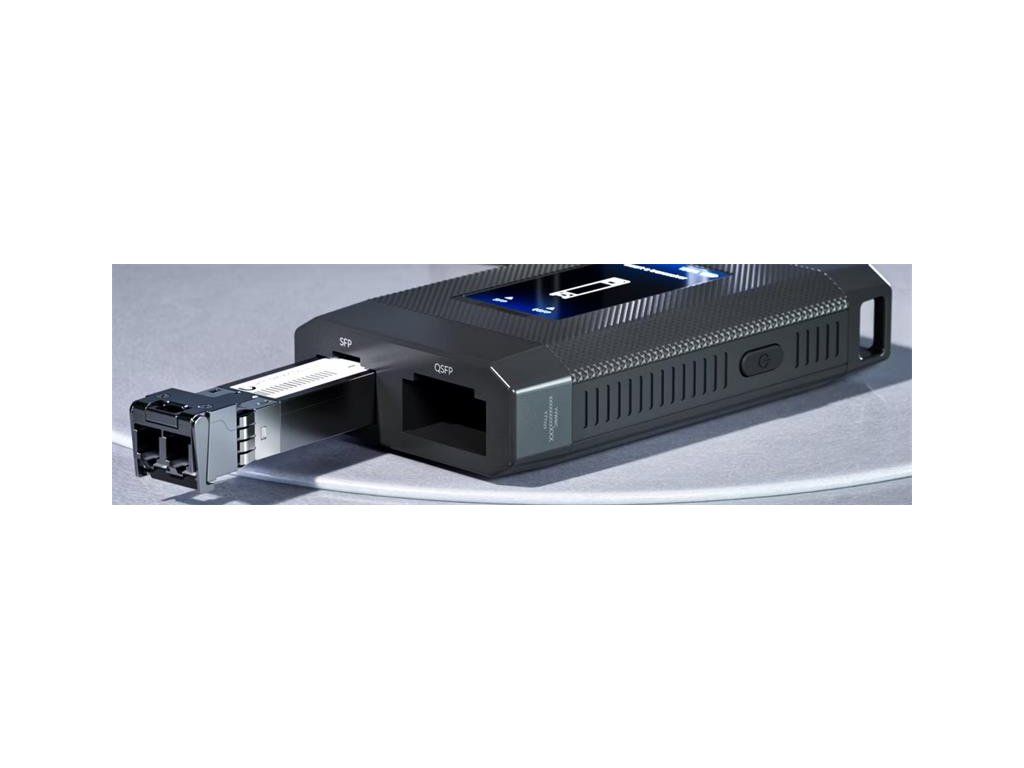

    Diagnostika SFP/QSFP modulů – načte DDM/DOM informace z vloženého transceiveru, tedy zejména identifikaci výrobce a typu, sériové údaje, provozní stav a dostupné optické diagnostické hodnoty. Je praktický při hledání vadného modulu nebo při ověřování, zda modul komunikuje správně.

    Kontrola optického výkonu – lze sledovat diagnostické údaje modulu včetně vysílacího a přijímaného optického výkonu. To pomáhá při rychlém rozlišení, zda problém linky souvisí s útlumem, znečištěným konektorem, nekompatibilním modulem nebo samotným aktivním prvkem.

    Ověření laseru a základní linkový test – Wizard umí aktivovat laser transceiveru pro kontrolu optické části. V terénu lze například vložit modul do zařízení, ověřit jeho vysílání a na druhé straně linky naměřit nebo zkontrolovat přijímaný výkon. Nejde ale o plnohodnotný OTDR ani certifikační měřicí přístroj pro měření útlumu celé trasy.

    Přeprogramování kompatibility optických modulů – zařízení umožňuje přepsat profil podporovaného Ubiquiti SFP/QSFP modulu tak, aby se identifikoval jako modul konkrétního výrobce síťové techniky. To řeší situace, kdy switch, router nebo firewall odmítá jinak elektricky i opticky kompatibilní transceiver pouze kvůli vendor locku.

    Klonování profilu modulu třetí strany – lze načíst informace z referenčního funkčního modulu jiného výrobce a zkopírovat jeho profil do kompatibilního Ubiquiti modulu. Typický scénář: ve switchi HPE, Cisco, MikroTik či jiného výrobce funguje určitý originální/kompatibilní SFP; jeho profil lze použít jako předlohu pro Ubiquiti optiku.

    Obnovení původního profilu Ubiquiti modulu – po laboratorním testování nebo při změně cílové platformy je možné modul vrátit do původní Ubiquiti konfigurace.

    Aktualizace funkcí nástroje – SFP Wizard podporuje OTA aktualizace prostřednictvím mobilní aplikace UniFi. Výrobce tak může doplnit kompatibilitu, funkce nebo opravy bez nutnosti výměny zařízení.

Podporované moduly

Wizard podporuje následující mechanické formáty:
Formát Běžné použití
SFP 1Gb/s optika nebo metalické RJ45 moduly
SFP+ 10Gb/s optické linky a DAC kabely
SFP28 25Gb/s serverové a páteřní propoje
QSFP+ typicky 40Gb/s propoje
QSFP28 typicky 100Gb/s páteřní, datacentrové a WAN propoje

Podporované formáty jsou SFP, SFP+, SFP28, QSFP+ a QSFP28.
Kde dává největší smysl

Pro síťaře a integrátory je zařízení užitečné hlavně v těchto situacích:

    Máte více výrobců aktivních prvků a nechcete držet samostatné optické moduly pro každou značku.

    Řešíte hlášku typu „unsupported transceiver“, „non-genuine optic“ nebo neaktivní port způsobený vendor kompatibilitou.

    Potřebujete před instalací rychle vytřídit podezřelé SFP/QSFP moduly a ověřit jejich DDM data.

    Spravujete větší sklad optiky a chcete jeden Ubiquiti modul podle potřeby přizpůsobit cílovému zařízení.

    Provádíte servis optických tras, kde potřebujete rychle ověřit, zda modul vysílá a zda dává smysl pokračovat kontrolou patchcordů, konektorů nebo útlumu trasy.

Co nenahrazuje

SFP Wizard není switch, media konvertor ani profesionální certifikační přístroj pro optické trasy. Nenahradí zejména:

    OTDR pro lokalizaci poškození a odrazů ve vlákně.

    Optický power meter a stabilizovaný zdroj světla pro přesné měření vložného útlumu.

    Čističku a inspekční mikroskop konektorů.

    Síťový tester pro měření propustnosti, BER, latency nebo certifikaci Ethernetové linky.

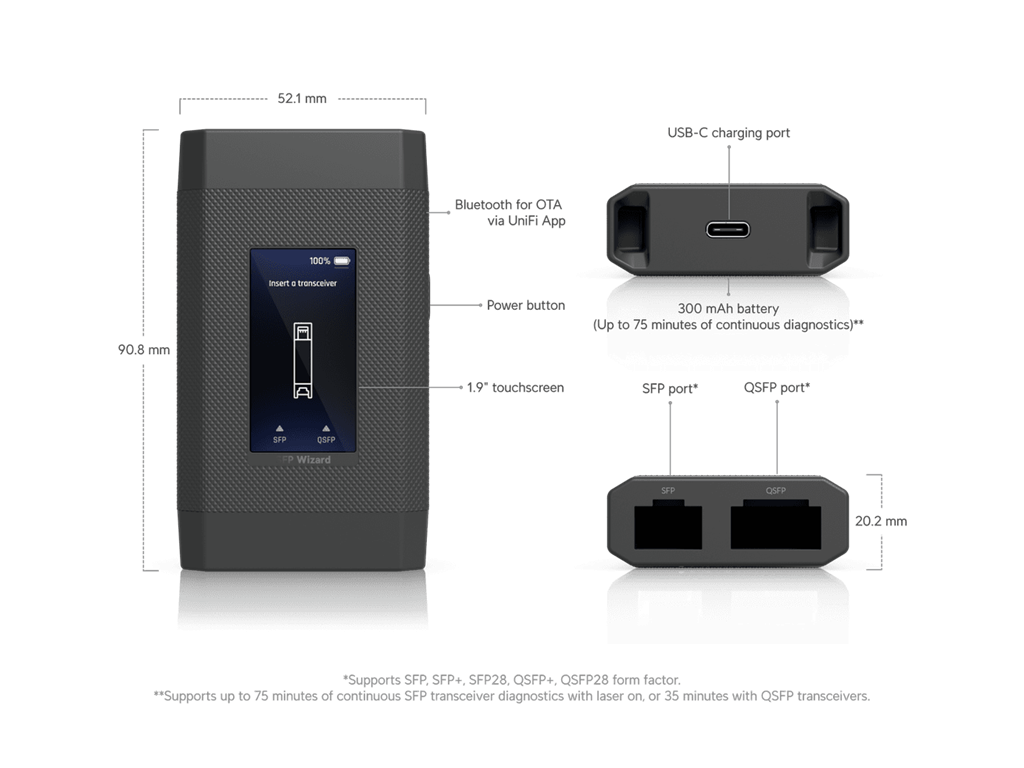

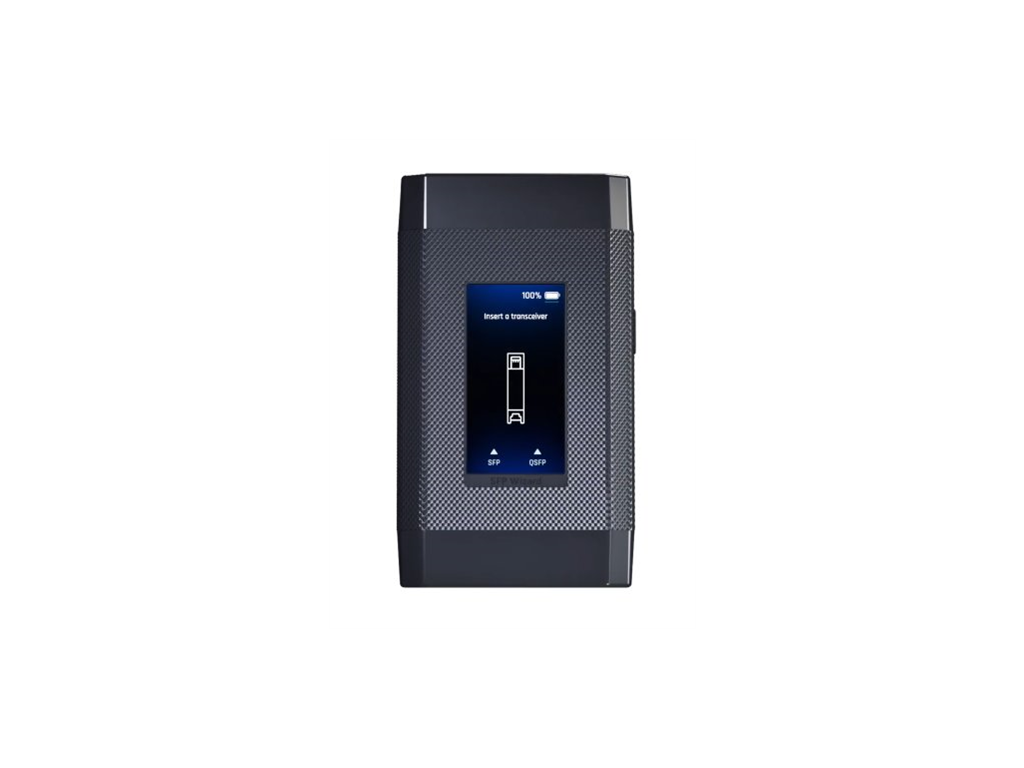

Má vestavěný 1,9" dotykový displej, BLE pro spolupráci s aplikací UniFi, napájení z dobíjecí Li-Ion baterie 3,7 V / 300 mAh a USB-C nabíjení 5 V / 0,5 A. Při aktivní diagnostice s rozsvíceným laserem udává výrobce výdrž až 75 minut pro SFP moduly, respektive až 35 minut pro QSFP; maximální spotřeba nástroje je 0,6 W.
