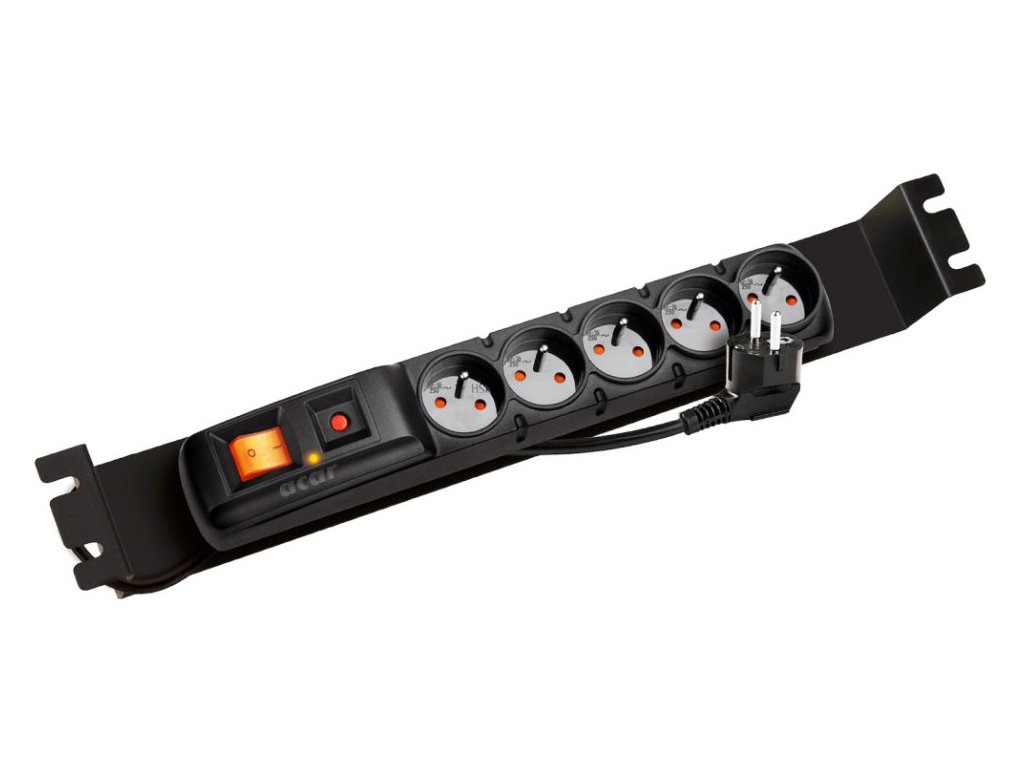

Solarix Acar 19" napájecí panel 1U 5x230V ČSN vypínač, bleskojistka,černý, 3m 80593013

Podrobný popis

Napájecí panel je vybaven novým a velmi spolehlivým filtračním obvodem, který odstraňuje elektromagnetická rušení a dokonale chrání všechna zařízení, která jsou do něj připojena. Tento model je dodáván včetně odnímatelných montážních úchytů, které umožňují jeho instalaci do 19" rámu stojanových i nástěnných rozvaděčů. Výška montážních úchytů v 19" rámu je 1U a délka přívodního kabelu je 3 m. ACAR-F5-FA je rovněž vybaven podsvíceným vypínačem a automatický jističem. Moderní provedení, konstrukce z vysoce kvalitního a nehořlavého plastu (podle ČSN IEC 60884-1 a ČSN EN 61058-1) a rychlé varistory spolu s nízkou cenou zaručují u této přepěťové ochrany nejlepší volbu pro všechny možné použití nejen v oblasti strukturované kabeláže.

Speciální verze napájecích panelů pro montáž do 19" rámu chrání proti přepětí. Panely jsou osazeny filtrem pro ochranu všech komponentů instalovaných v rozvaděči. Jednotka je dodávána s montážními deskami nebo montážní vanou, která umožňuje nainstalovat zařízení jako modul do 19" roviny. Panely jsou nabízeny ve variantách s 5 nebo 8 zásuvkami. Délka napájecího kabelu u obou panelů je 3 m. Držáky, popřípadě vana pro uchycení rozvodného panelu, do 19" vertikálních lišt jsou součástí dodávky. Pět nebo osm síťových zásuvek natočených o 45° se zvýšenou účinností a uzemňovacím kolíkem. Rychlé pojistky, které jistí jak fázový, tak i nulový přívod před přetížením a lokálními zkraty. Zabudovaný filtr tlumí harmonické kmity radioelektrických poruch. Varistor s časem odezvy kratším než 25 ns umožňuje absorpci přepěťových pulsů do 140 J. Podsvícený vypínač umožňuje odpojení napětí ode všech odběrových míst přístroje ACAR a současně opticky signalizuje přítomnost napětí v zásuvkách.

• Jistič: 1 automatický jistič se zpožděnou reakcí 10 A/ 250 V
• Vypínač: podsvícený vypínač
• Svodový proud: < 0,5 mA
• Doba zpoždění: < 25 ns
• Jmenovité rázové napětí: 250 V, 50 Hz
• Ochranná úroveň Up přepěťového systému: ≤ 1,3 kV (L/N)
• Jmenovitý svodový proud IN: 2 kA (L/N) - 8/20 µs
• Maximální svodový proud Imax: 6,5 kA (L/N) - 8/20 µs
• Systém přepěťové ochrany: ochranné kolíky spojené s ochranným vodičem (systém 2P+Z)

ZÁKLADNÍ SPECIFIKACE

Počet zásuvek: 5 zásuvek s ochranným kolíkem 10 A/250 V
Jmenovité napětí: 230 V
Kmitočet: 50 Hz
Jmenovitý proud (∑ IN): 10 A
Materiál (zásuvkové pole): samozhášecí plast
Rozměry: 330 x 55 x 54 mm
Hmotnost: 0,65 kg
